1.概述

热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点；配BP95壳体；

报价不含税，如果开票请联系客服！！！

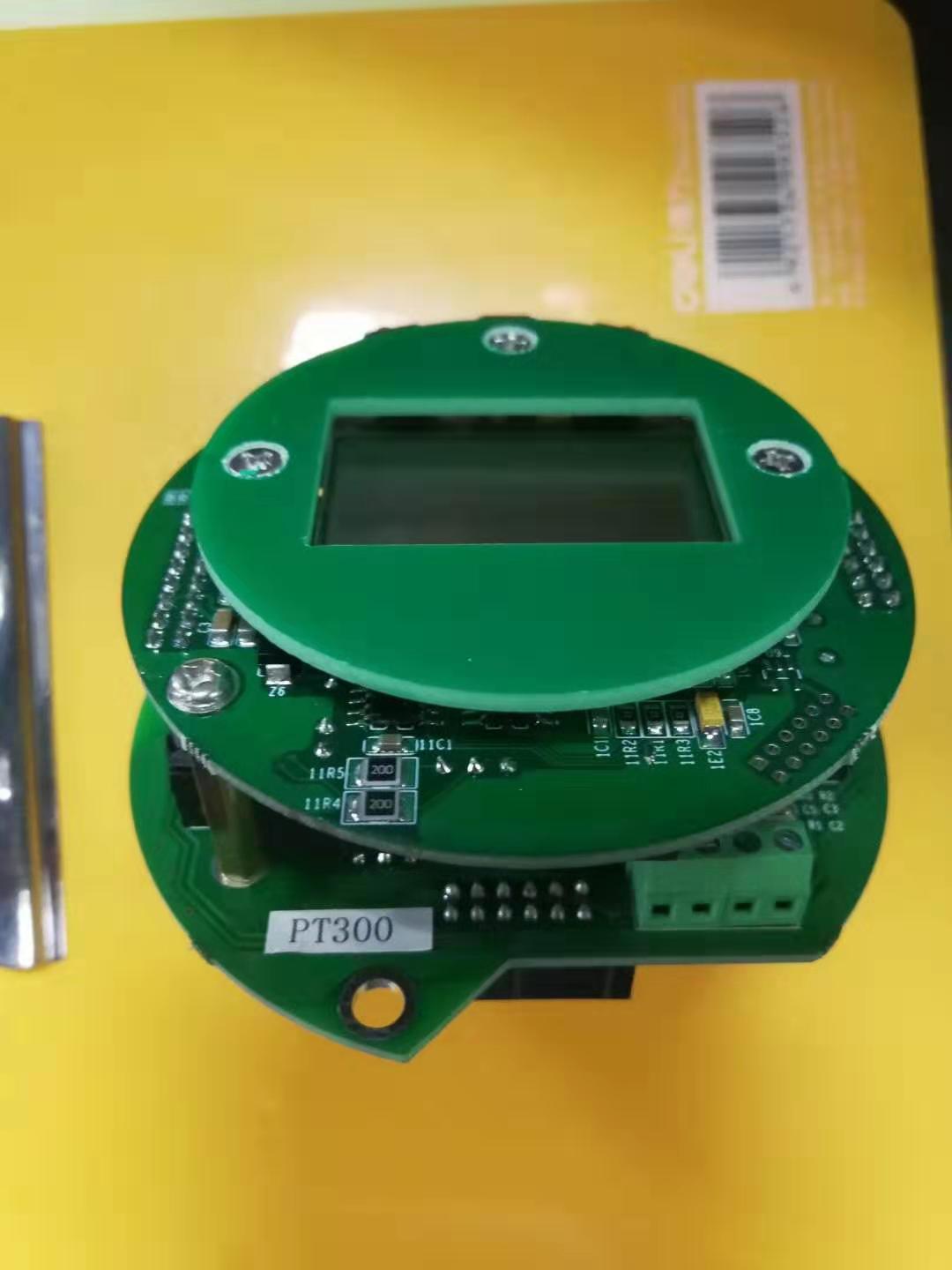

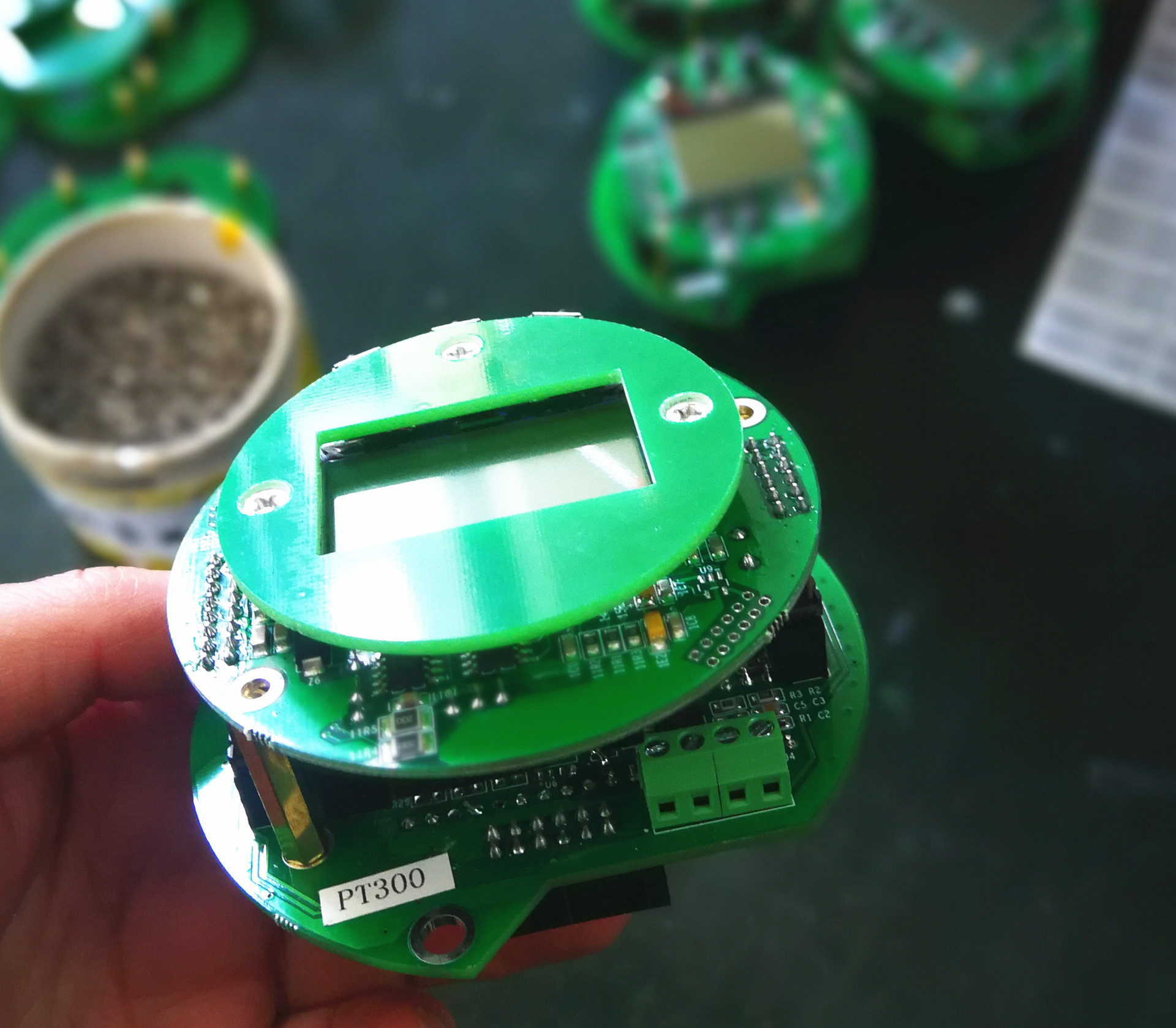

PT20/PT300 PT20/PT1000: 壳体:

一、产品特点：

• l 液晶点阵/OLED显示汉字显示，直观方便，操作简单明了；
• l 有中英文两种语言供客户选择；
• l 智能微处理器及高精度，高分辨率模数、数模转换芯片；
• l 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
• l 宽量程比，可测量流速高至100Nm/s低至0.1Nm/s的气体，可以用于气体检漏。低流速，压损可忽略；
• l 对流量信号键入40点动态修正，内置5点流量线性修正；在线动态校正电流/电压输出；
• l 采用自动热平衡技术，介质温度自补偿；
• l 专有算法，可实现高线性、高重复性、高精度；实现大管径小流量测量，最小流量可测低至零；
• l 两路继电器报警输出，继电器常开触点容量；交流250V，10A或者直接30V，5A；
• l 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
• l 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）
• l 数字化设计。整体数字化电路测量，测量准确、维修方便。
• l 采用RS-485通讯，可以实现工厂自动化、集成化。

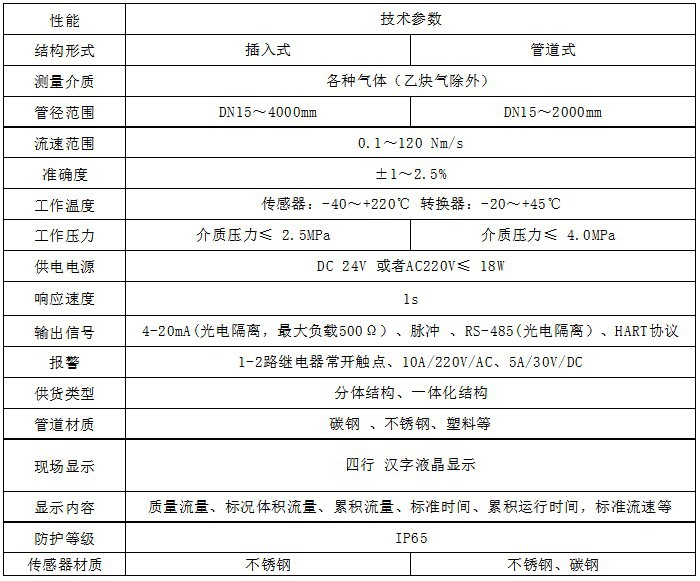

二、参数特性：

三、扩展功能：

型号	描述
TMF-P1C1A0     (常规型号）	液晶汉字显示，四线制，4～20mA电流输出，脉冲输出，85～250V AC/24V DC双供电，隔离RS-485通讯，无报警通道
TMF-P0C1A0	液晶汉字显示，四线制，4～20mA电流输出，脉冲输出，24V DC供电，隔离RS-485通讯 ，无报警通道
TMF-P1C1A2	液晶汉字显示，四线制，4～20mA电流输出，脉冲输出，85～250V AC/24V DC双供电，隔离RS-485通讯 ，两路报警通道
TMF-0P1C1A0	OLED汉字显示，四线制，脉冲输出，4～20mA电流输出，85～250V AC/24V DC双供电，隔离RS-485通讯 ，无报警通道
TMF-0P1C1A2	OLED汉字汉字显示，四线制，4～20mA电流输出，脉冲输出，85～250V AC/24V DC双供电，隔离RS-485通讯 ，两路报警通道

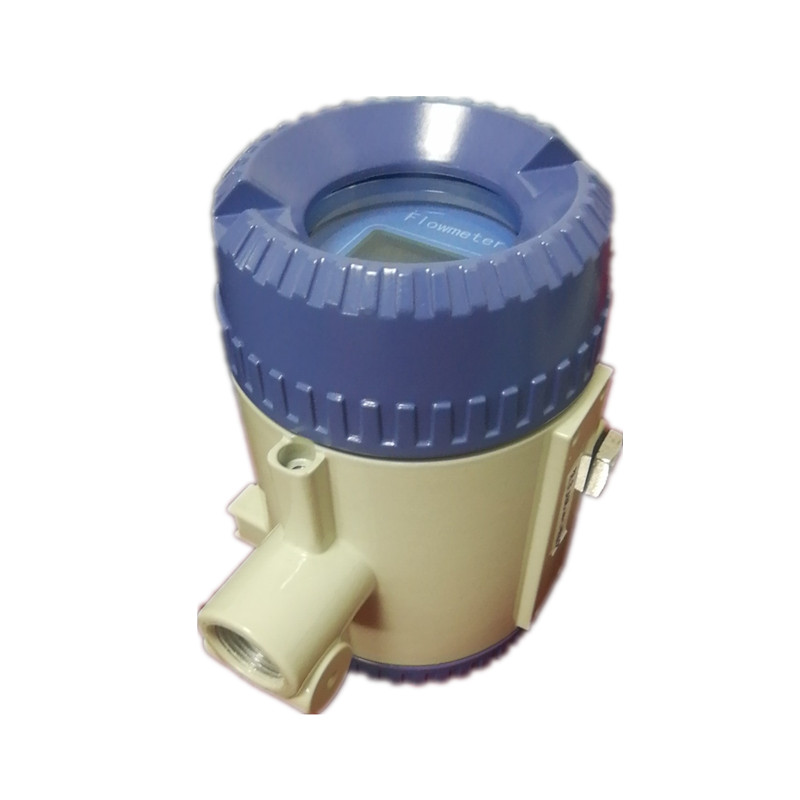

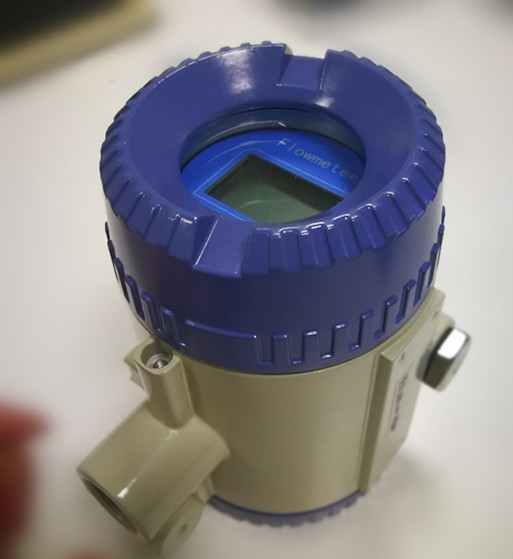

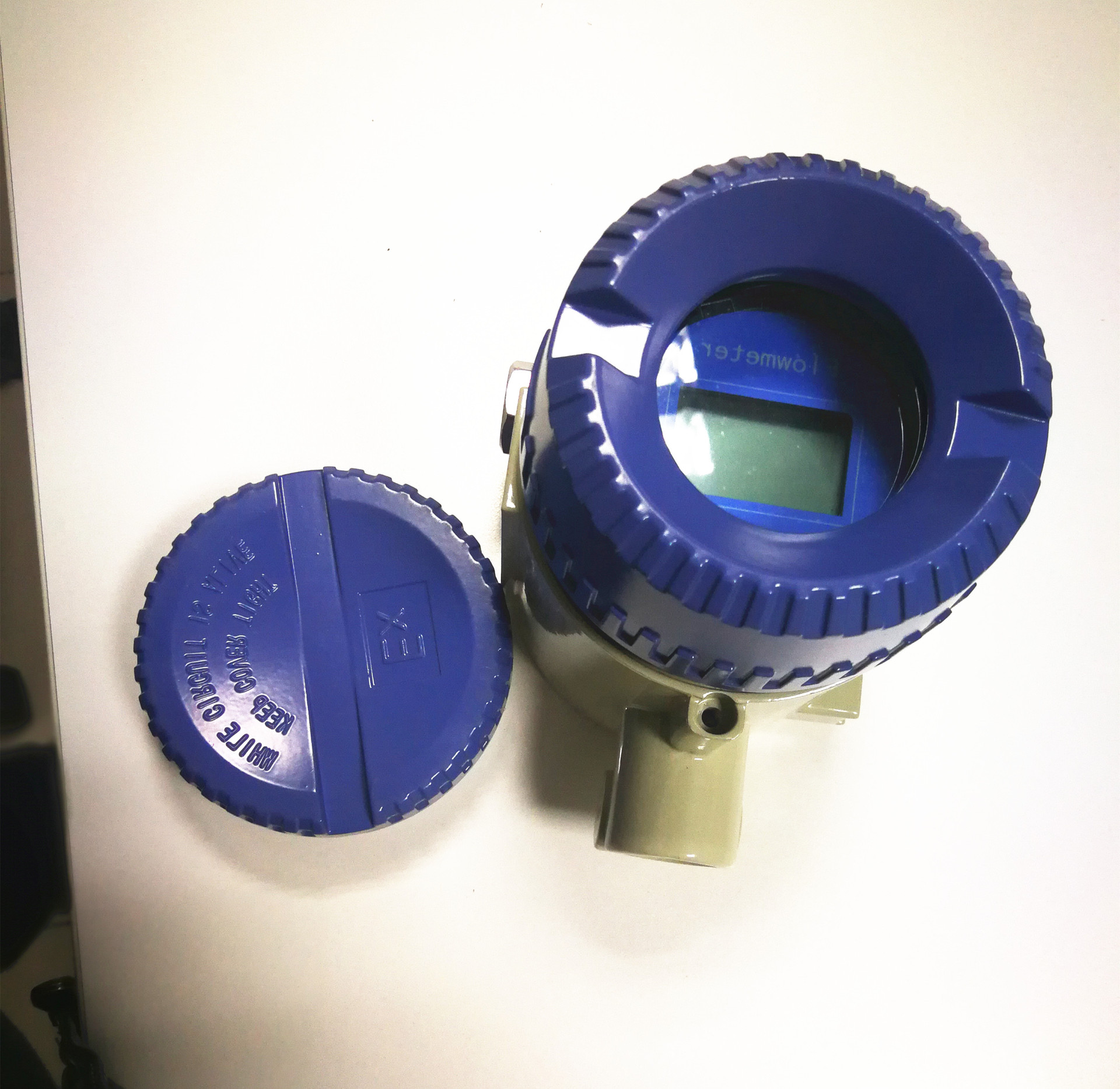

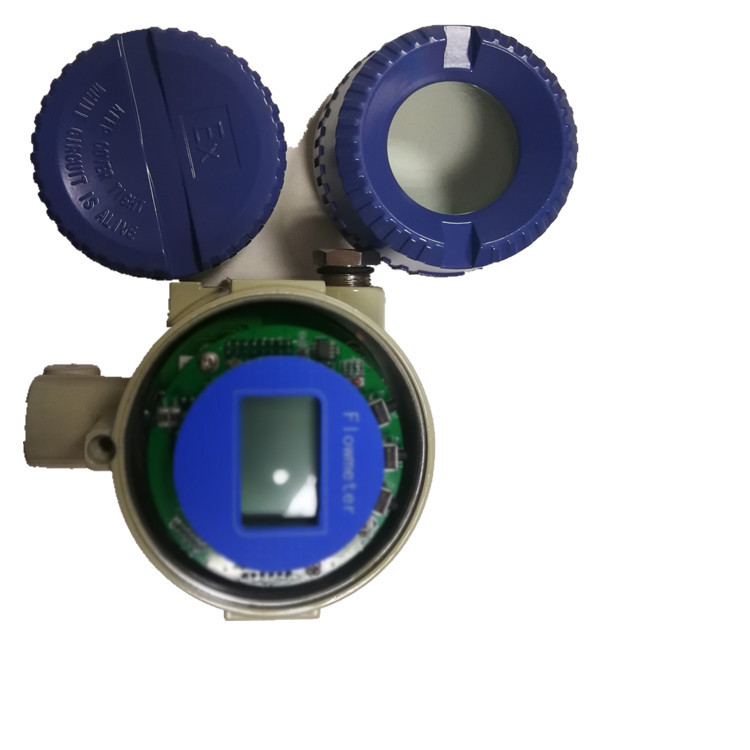

四、配壳体后整体效果图

五、可选配件（产品报价不含壳体和传感器）

名称	备注
壳体型号	BP95/ABB壳
传感器	PT20/PT300、PT20/PT1000
